Ahtapot Pop (Kör) Perçin

Alüminyum-Çelik

Pop (Kör) perçinler, merkezden bir makina yardımıyla çivinin kopartılması ile uygulanan boru tipi bağlantı elemanlarıdır.

Kör perçinler birleştirilecek parçalarda delinmiş deliklere sokulur ve çiviyi perçin gövdesinden çekmek için özel bir makina kullanılır.

Borunun uç kısmı çivinin başı ile genişler ve çivi koparılır.

Diğer perçinlerin aksine pop (kör) perçinler, parçanın sadece bir tarafından eklemlere monte edilebilir. Bu da karşı tarafa “kör” hale getirir.

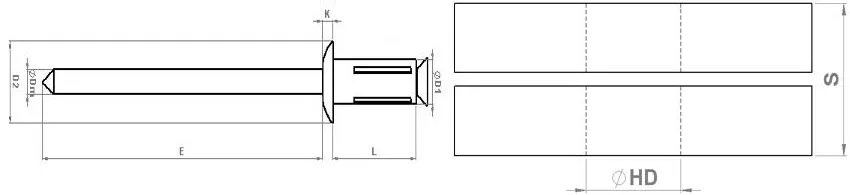

Perçin Çapı D1	Perçin Boyu L	Flanş Kalınlığı K	Flanş Çapı D2	Çivi Boyu(min) E	Çivi Çapı Dm	Sıkma Aralığı S	Delik Çapı HD
3,2	8 10 12 14 16	0,8	6,5	27,0	1,80	1,5-3,5 3,5-5,0 5,0-7,0 7,0-9,0 9,0-11,0	3,3
4,0	8 10 12 14 16 18 20	1,0	8,0 12,0	27,0	2,20	1,5-4,0 4,0-6,0 6,0-8,0 8,0-10,0 10,0-12,0 12,0-14,0 14,0-16,0	4,1
4,8	10 12 14 16 18 20 25	1,1	9,5 16,0	27,0	2,70	2,0-5,0 5,0-7,0 7,0-9,0 9,0-11,0 11,0-13,0 13,0-16,0 16,0-19,0	5,0

Perçin Çapı D1

Perçin Boyu L

Flanş Kalınlığı K

Flanş Çapı D2

Çivi Boyu(min) E

Çivi Çapı Dm

Sıkma Aralığı S

Delik Çapı HD

3,2

8 10 12 14 16

0,8

6,5

27,0

1,80

1,5-3,5 3,5-5,0 5,0-7,0 7,0-9,0 9,0-11,0

3,3

4,0

8 10 12 14 16 18 20

1,0

8,0 12,0

27,0

2,20

1,5-4,0 4,0-6,0 6,0-8,0 8,0-10,0 10,0-12,0 12,0-14,0 14,0-16,0

4,1

4,8

10 12 14 16 18 20 25

1,1

9,5 16,0

27,0

2,70

2,0-5,0 5,0-7,0 7,0-9,0 9,0-11,0 11,0-13,0 13,0-16,0 16,0-19,0

5,0
