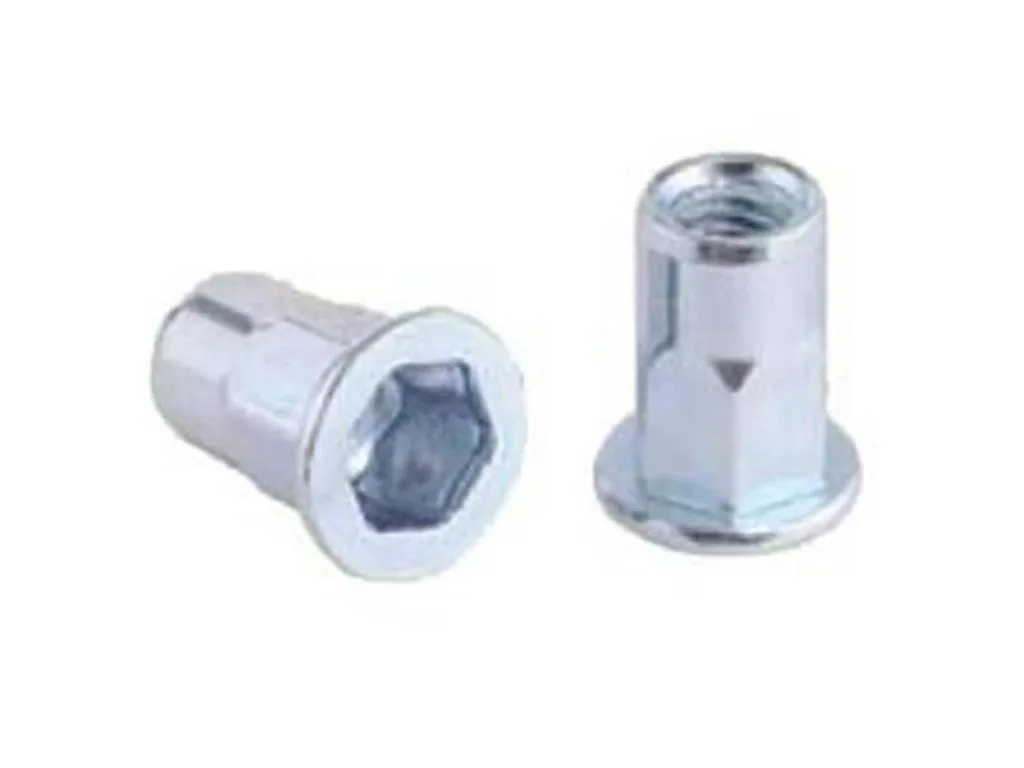

Yarı Altı Köşe Geniş Kafa Somun Perçin

Cr+3 Kaplı Çelik ve Paslanmaz

Yarı Altı Köşe Somun Perçin ayrıca yarım köşeli perçin somunu olarak da bilinir.

Yaygın olarak otomotiv, havacılık, demiryolu, soğutma, ısıtma, asansörler, mobilya, dekorasyon ve diğer elektromekanik ve hafif sanayi ürünlerinin montajında kullanılan her türlü sac, boru ve diğer imalat sanayileri için sabitlemede kullanılan ürünlerdir.

Yarı Altı Köşe Somun Perçin Altı Köşe açılmış deliğe rahat uygulanması ve dönme riskini sıfıra indirmesi nedeniyle tercih edilmektedir.

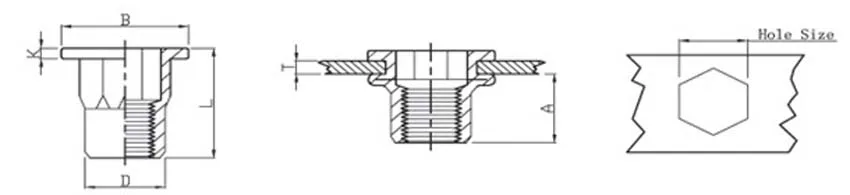

Diş Ölçüsü	Perçin Çapı D	Perçin Boyu L	Flanş Çapı B	Flanş Kalınlığı K	Somun Boyu A	Sıkma Aralığı T	Delik Çapı
M4	5,9	11,0	9,0	0,8	6,5	0,3-2,0	6,0
M5	6,9	13,0	10,0	1,0	8,0	0,3-2,5	7,0
M6	8,9	15,0	13,0	1,3	8,5	0,3-3,0	9,0
M8	10,9	18,0	16,0	1,5	10,5	0,5-3,5	11,0
M10	12,9	21,0	18,0	1,7	12,5	1,0-4,0	13,0

Diş Ölçüsü

Perçin Çapı D

Perçin Boyu L

Flanş Çapı B

Flanş Kalınlığı K

Somun Boyu A

Sıkma Aralığı T

Delik Çapı

5,9

11,0

9,0

0,8

6,5

0,3-2,0

6,0

6,9

13,0

10,0

1,0

8,0

0,3-2,5

7,0

8,9

15,0

13,0

1,3

8,5

0,3-3,0

9,0

10,9

18,0

16,0

1,5

10,5

0,5-3,5

11,0

M10

12,9

21,0

18,0

1,7

12,5

1,0-4,0

13,0
